球头杆端关节轴承

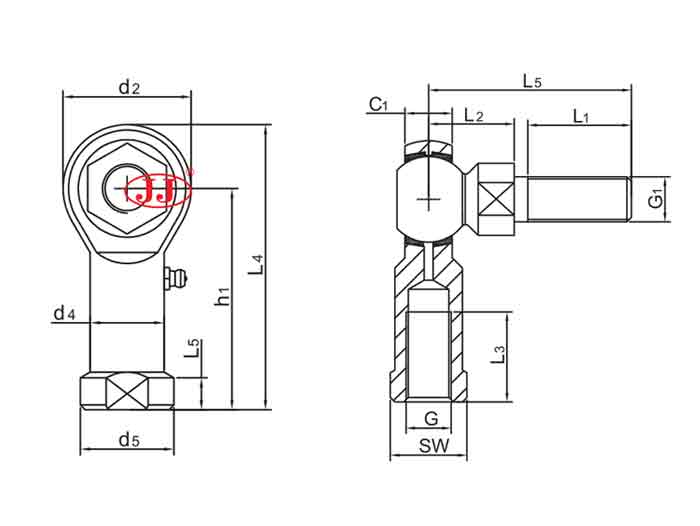

球头杆端关节轴承 > PHSQ5..PHSQ30

》点击放大查看图片《

球头杆端关节轴承

球头杆端关节轴承

名称																负荷		径向游隙	库存
型号	dk	C1 max.	d2 max.	G6H	h1	L3 min.	L4 max.	L5	SW	d4	d5	L1	L2	L5	G1	动	静	Radialclearance mm	Stock
PHSQ5	11.112	6	16	M5×0.8	27	10	35	4	9	8.5	11	8	10	21	M5×0.8	3.3	4.1	0~0.035	○
PHSQ6	12.7	6.75	18	M6×1	30	12	39	5	11	10	13	11	11	26	M6×1	4.4	5.3	0~0.035	○
PHSQ8	15.88	9	22	M8×1.25	36	16	47	5	14	12.5	16	12	14	31	M8×1.25	6.8	8.5	0~0.035	○
PHSQ10	19.05	10.5	26	M10×1.5	43	20	56	6.5	17	15	19	15	17	37	M10×1.5	10	11	0~0.035	○
PHSQ10-1	19.05	10.5	26	M10×1.25	43	20	56	6.5	17	15	19	21	17	43	M10×1.25	10	11	0~0.035	○
PHSQ12	22.23	12	30	M12×1.75	50	22	65	6.5	19	17.5	22	17	19	42	M12×1.75	13	14	0~0.035	○
PHSQ12-1	22.23	12	30	M12×1.25	50	22	65	6.5	19	17.5	22	24	19	49	M12×1.25	13	14	0~0.035	○
PHSQ14	25.4	13.5	34	M14×2	57	25	74	8	22	20	25	22	21.5	56	M14×2	17	20	0~0.035	○
PHSQ14-1	25.4	13.5	34	M14×1.5	57	25	74	8	22	20	25	28	21.5	62	M14×1.5	17	20	0~0.035	○
PHSQ16	28.58	15	38	M16×2	64	28	83	8	22	22	27	23	23.5	60	M16×2	21	25	0~0.035	○
PHSQ16-1	28.58	15	38	M16×1.5	64	28	83	8	22	22	27	29	23.5	66	M16×1.5	21	25	0~0.035	○
PHSQ18	31.75	16.5	42	M18×1.5	71	32	92	10	27	25	31	25	26.5	68	M18×1.5	26	30	0~0.035	○
PHSQ20	34.93	18	46	M20×1.5	77	33	100	10	30	27.5	34	25	27	68	M20×1.5	31	35	0~0.035	○
PHSQ22	38.1	20	50	M22×1.5	84	37	109	12	32	30	38	26	28	70	M22×1.5	38	43	0~0.035	○
PHSQ25	42.86	22	60	M24×2	94	42	124	12	36	33.5	42	32	45	90	M24×2	47	65	0~0.035	○
PHSQ30	50.8	25	70	M30×2	110	51	145	15	41	40	50	36	54	105	M30×2	63	86	0~0.035	○
